수소 피팅 선택 가이드: 올바른 재료, 씰 및 압력 등급을 선택하는 방법

빠른 답변: 3단계로 올바른 수소 피팅을 선택하는 방법

기술적인 세부 사항을 살펴보기 전에 대략적으로 다루는 결정 경로는 다음과 같습니다. 산업용 수소 피팅 선택의 90% :

1. 작동 압력과 온도 범위를 확인하세요(예: 350bar 급유 대 15bar 연료 전지 스택 배관).
2. 수소 서비스 등급을 받은 기본 재료를 선택하세요. 거의 모든 경우에 316/316L 스테인레스 스틸 비용이나 무게 제약으로 인해 특정 저압, 저주기 응용 분야에서 알루미늄 합금을 선택하지 않는 한 기본값입니다.
3. 씰 유형을 피팅에 맞추십시오: 고압 및 고순도 라인용 금속 개스킷 또는 PTFE/PCTFE 씰. 불소탄성체는 저압, 중요하지 않은 2차 라인에만 사용됩니다.

이 세 단계 중 하나라도 건너뛰는 것이 수소 시스템에서 서비스 첫 12~18개월 이내에 누출, 취성 고장 또는 조기 밀봉 성능 저하를 경험하는 가장 일반적인 이유입니다.

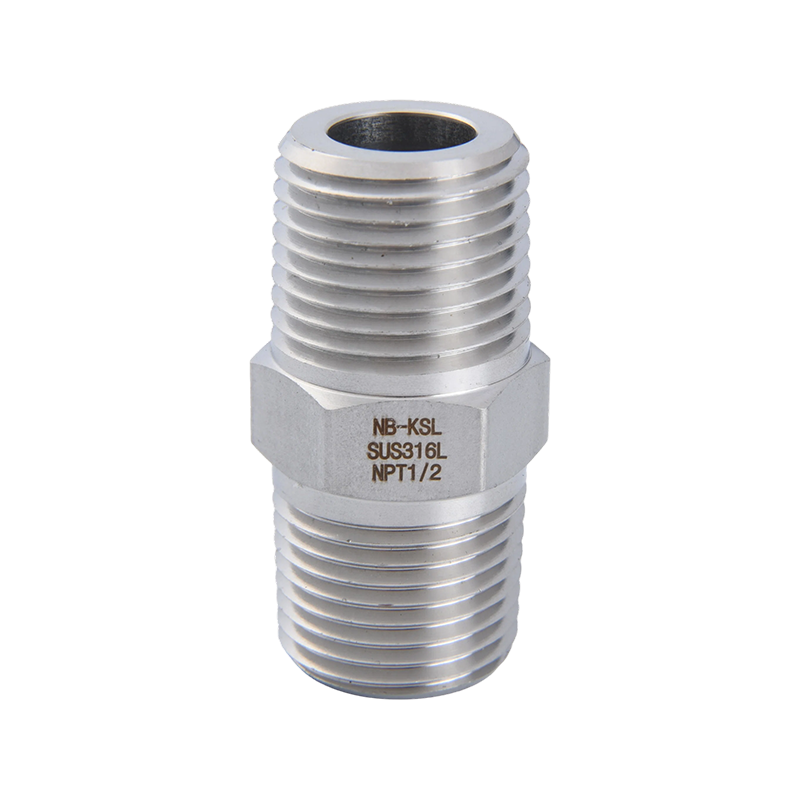

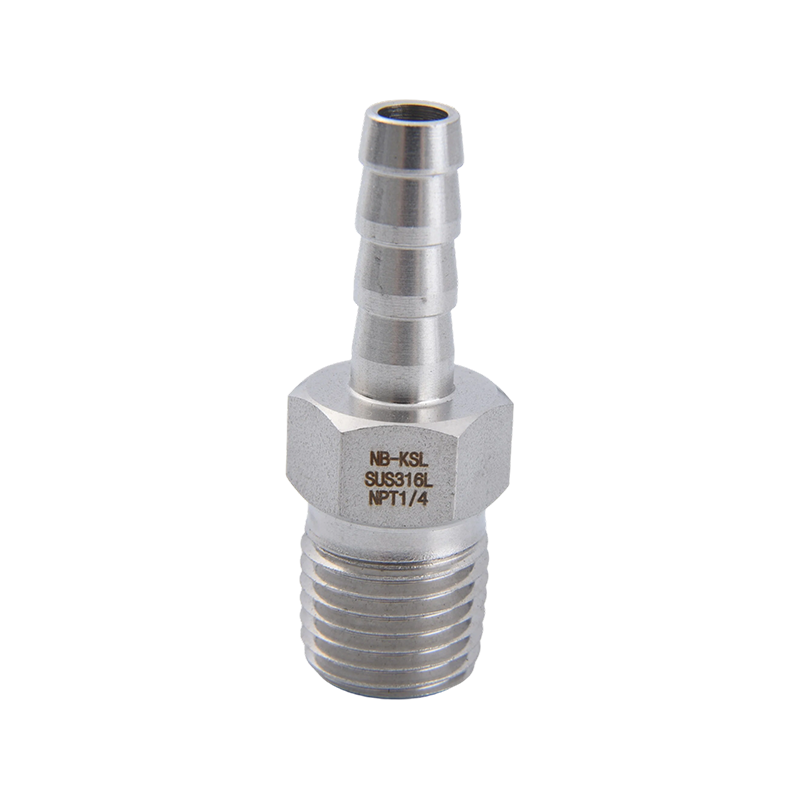

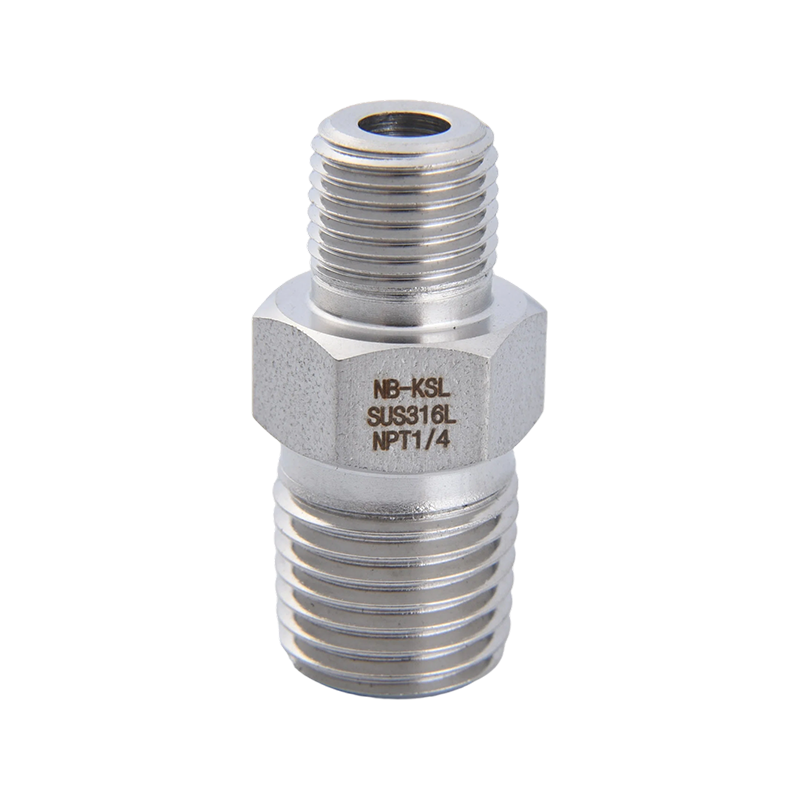

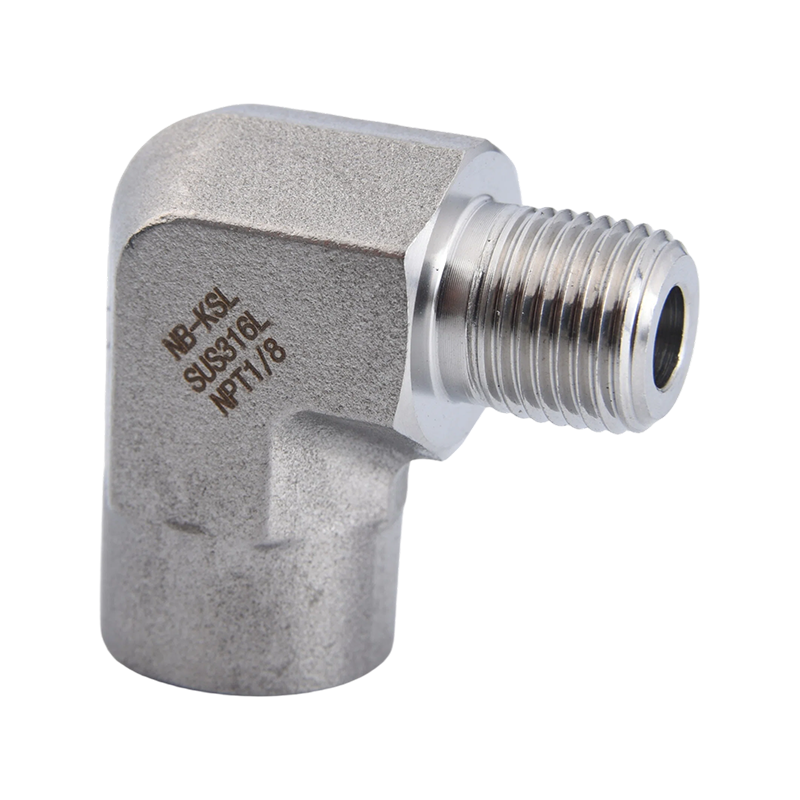

재료 선택: 316/316L 스테인리스강이 수소 시스템을 지배하는 이유

수소는 존재하는 가장 작은 분자입니다. 즉, 천연 가스, 질소 또는 압축 공기보다 훨씬 더 공격적으로 금속 격자에 침투하고 확산됩니다. 이러한 확산으로 인해 수소 취성 , 원자 수소가 금속의 결정립 경계를 약화시켜 응력 하에서 균열이 발생하는 메커니즘입니다. 그렇지 않으면 안전한 여유 범위 내에 있을 것입니다.

모든 금속이 같은 방식으로 반응하는 것은 아닙니다. 아래 표에는 수소 서비스에서 일반적인 피팅 재료의 성능이 요약되어 있습니다.

다음과 같은 업계 표준 ASME B31.12 (수소 배관 및 파이프라인) 및 ISO 19880은 고압 수소 서비스에서 특정 탄소강 및 구리 합금을 명시적으로 제한하거나 제외합니다. 피팅 공급업체가 이러한 표준 중 하나를 준수하는지 확인할 수 없는 경우 이를 사소한 누락이 아닌 위험 신호로 취급하십시오.

수소 취성에 대한 이해와 이를 방지하는 방법

금속 내부에서 실제로 일어나는 일

원자 수소는 결정립 경계와 미세 결함에서 금속으로 확산됩니다. 수소 충전소의 충진 및 배출 주기와 같은 주기적 압력 부하 하에서 이러한 수소 원자는 균열 발생 및 전파를 가속화합니다. 합금이 부서지기 쉬운 경우 정압 테스트에서 완벽하게 적합한 것으로 보이는 강철은 수천 번의 압력 주기 후에 여전히 파손될 수 있습니다.

위험을 줄이는 실용적인 방법

• 주기적 고압 수소에 노출되는 피팅에는 오스테나이트계 스테인리스강(316/316L) 또는 니켈 합금(인코넬 625, 모넬)을 지정하십시오.
• 불순물은 취성 민감성을 증가시키므로 낮은 황 및 인 함량을 확인하는 공장 인증서를 요청하십시오.
• 응력이 적절하게 완화되지 않은 이상 잔류 응력이 높은 냉간 가공 부품은 피하십시오.
• 가능하다면 주조 피팅 대신 단조 피팅을 선택하십시오. 단조 부품은 일반적으로 30~40% 더 높은 피로 저항 순환 수소 서비스에서.

수소 서비스를 위한 씰 및 개스킷 선택

씰은 피팅 본체 자체보다 훨씬 더 자주 고장납니다. 수소의 작은 분자 크기는 질소 또는 압축 공기에 완벽하게 작동하는 씰 재료가 동일한 압력에서 수소와 함께 크게 누출될 수 있음을 의미합니다. 올바른 씰 선택은 압력, 온도 및 연결이 이루어지고 끊어지는 빈도에 따라 크게 달라집니다.

유용한 경험 법칙: 표준 고무 O-링(NBR, EPDM)은 일반적으로 100bar 이상에서는 피해야 합니다. 수소 서비스에서는 엘라스토머를 통한 수소 침투가 압력에 따라 급격히 증가하고 급속한 감압으로 인해 갇힌 수소가 고무 매트릭스 내에서 팽창함에 따라 씰에 "폭발성 감압" 손상이 발생할 수 있습니다.

압력 등급 지침: 350bar ~ 1,000bar

수소 피팅은 일반적으로 파열 압력뿐만 아니라 안전 계수가 있는 작동 압력에 대해 지정됩니다. 가장 평판이 좋은 제조업체는 다음을 사용하여 피팅을 설계합니다. 최소 4:1의 파열 대 작동 압력 비율 즉, 작동 압력이 350bar인 피팅의 최소 파열 압력은 약 1,400bar여야 합니다.

작동 압력 일치만을 기준으로 피팅을 선택하지 마십시오. 에이 최소 안전 마진은 최대 시스템 작동 압력의 1.5배입니다. 널리 사용되는 기준선이며 급유 디스펜서와 같은 고주기 애플리케이션은 피로 고려 사항으로 인해 훨씬 더 큰 마진을 보장하는 경우가 많습니다.

피팅 유형 비교: 압축, 페이스 씰 및 용접 옵션

재료와 씰 외에도 피팅 자체의 기계적 설계는 신뢰성, 유지 관리 및 설치 비용에 영향을 미칩니다.

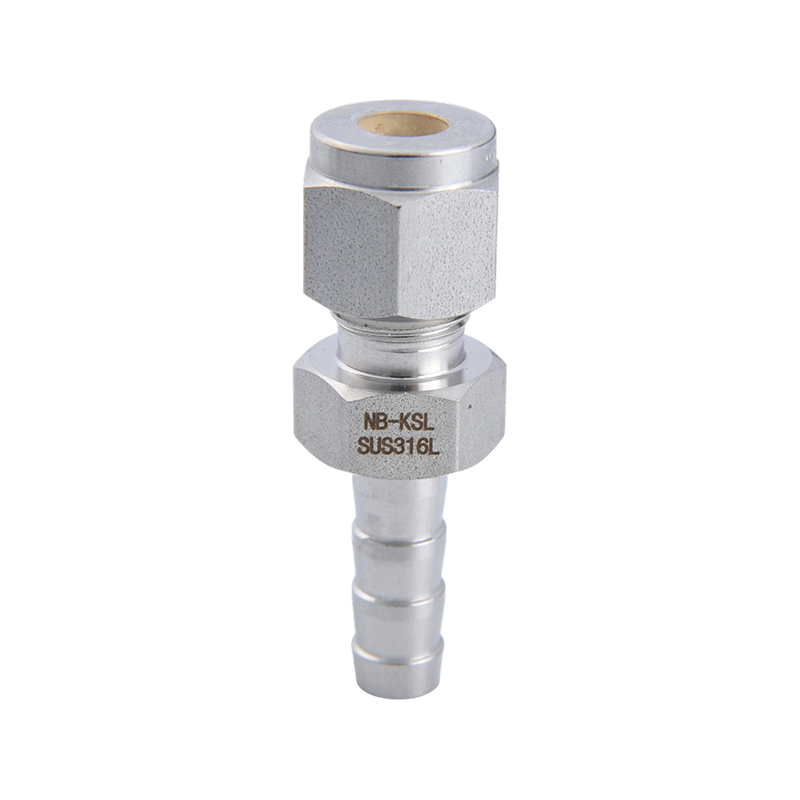

압축(트윈 페럴) 피팅

최대 약 400bar의 계측 및 중압 수소 라인에 널리 사용됩니다. 설치가 쉽고 재사용이 가능하지만 정밀한 튜브 준비가 필요하고 장기간 사용 시 진동으로 인한 느슨해짐에 더 민감합니다.

페이스 씰(VCR 스타일) 피팅

전해조 공급 라인 및 분석 장비와 같은 고순도, 고압 수소 시스템에 선호됩니다. 이는 우수한 누출 방지 기능을 제공하며 종종 아래 등급으로 평가됩니다. 1 x 10⁻⁹ atm·cc/sec 헬륨 등가 누출률 — 그러나 각 연결에는 일반적으로 안정적인 밀봉을 위해 새로운 금속 개스킷이 필요합니다.

용접/궤도 용접 피팅

영구적인 고압 수소 배관을 위한 가장 누출 방지 옵션입니다. 궤도 용접은 기계적 밀봉 지점을 완전히 제거하므로 수소 충전소 및 대규모 전기분해 시설의 영구 작동을 위한 표준 관행입니다.

수소 피팅을 선택할 때 피해야 할 일반적인 실수

• 비용 절감을 위해 일회용 금속 개스킷을 재사용합니다. 이는 주유소에서 디스펜서 누출의 주요 원인 중 하나입니다.
• 천연 가스 또는 질소 등급의 피팅이 자동으로 수소에 적합하다고 가정할 때 헬륨 누출 테스트가 항상 수소 투과 동작을 정확하게 예측하는 것은 아닙니다.
• 시운전 중 조기 누출의 주요 원인이 되는 압축 및 표면 밀봉 피팅의 토크 사양을 무시합니다.
• 온도 영향 간과 - 수소 분배에는 종종 약 100℃로 급속한 사전 냉각이 포함됩니다. -40°C , 모든 씰 재료가 이 온도에서 유연성을 유지하는 것은 아닙니다.

주문 전 최종 체크리스트

수소 피팅 구매 주문을 하기 전 최종 확인 단계로 이 체크리스트를 사용하십시오.

• 확인된 재질은 316/316L 스테인리스 스틸이거나 해당 압력 등급에 대해 승인된 등가물입니다.
• 씰 유형은 작동 압력 및 듀티 사이클 요구 사항과 일치합니다.
• 피팅 압력 등급에는 최대 작동 압력에 대한 최소 1.5배의 안전 여유가 포함됩니다.
• 공급업체는 공장 인증서 및 수소 서비스 규정 준수 문서(ASME B31.12 / ISO 19880)를 제공할 수 있습니다.
• 설치 팀은 선택한 피팅 유형에 대한 올바른 토크 값 또는 궤도 용접 절차에 대한 교육을 받았습니다.

수소 피팅을 바로 선택하는 것이 나중에 누출, 가동 중지 시간 또는 안전 사고를 처리하는 것보다 훨씬 저렴합니다. 의심스러운 경우 등급이 더 높은 재료와 씰 조합을 선택하십시오. 수소 시스템의 고장 위험에 비해 증분 비용은 작습니다.
