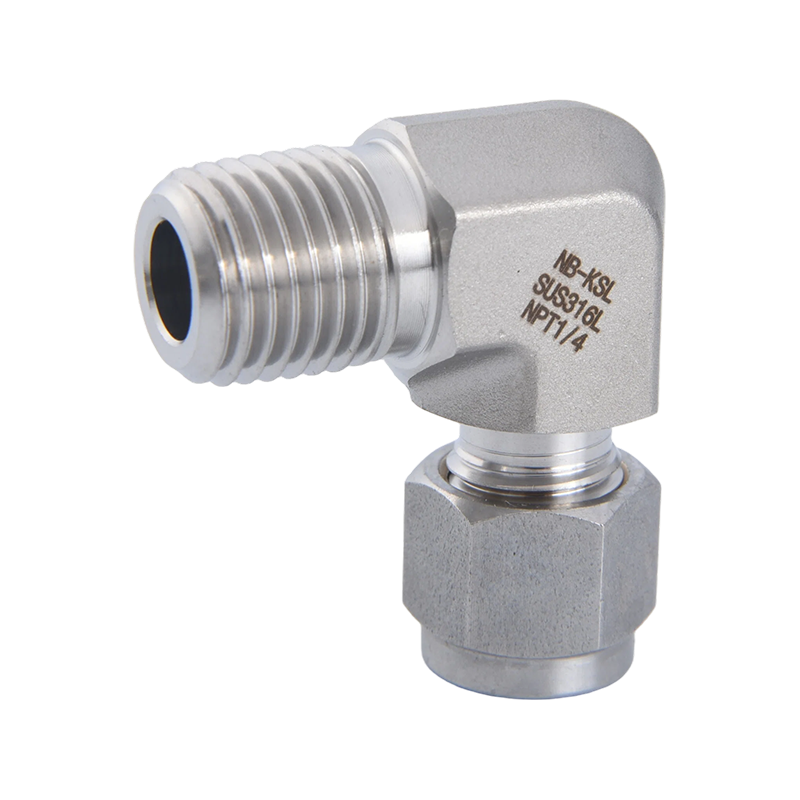

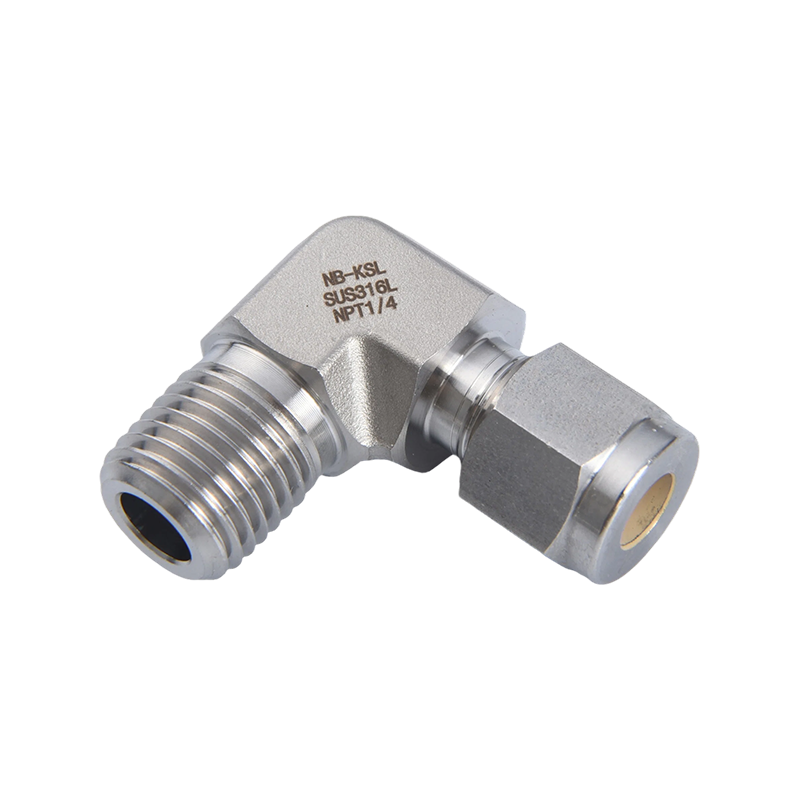

316L 스테인레스 스틸 압축 피팅 외부 스레드 팔꿈치

316L 스테인레스 스틸 압축 남성 팔꿈치의 주요 장점
316L 스테인리스 스틸 압축 수 엘보는 계측 시스템의 필수 방향 피팅입니다. 주로 압력 게이지, 센서 및 밸브와 같은 내부 스레드 포트가 있는 장비에 90도 각도로 튜브를 연결하는 데 사용됩니다.

1. 컴팩트한 90° 방향 레이아웃
공간 최적화: 비좁은 인클로저나 밀집된 배관 네트워크에서 엘보우 디자인을 사용하면 튜브가 장비 벽에 가깝게 회전할 수 있습니다. 이를 통해 설치 공간이 크게 절약되고 더욱 깔끔하고 전문적인 시스템 레이아웃이 만들어집니다.
응력 감소: 튜브 자체를 강제로 구부리는 것과 비교하여 정밀 단조 엘보를 사용하면 회전 시 기계적 응력이 제거되어 튜브 피로와 잠재적인 고장을 방지할 수 있습니다.

2. 316L 재질의 우수한 내구성
내식성 선구자: 316 스테인리스강의 "L"(저탄소) 등급은 공식 및 틈새 부식에 대한 저항력이 뛰어납니다. 특히 염화물이 풍부한(해안) 환경이나 공격적인 화학 매체에서 사용 수명이 표준 304 스테인리스강을 훨씬 초과합니다.
고압 및 고온 복원력: 극심한 열 순환 하에서도 재료 안정성을 유지하여 열팽창 및 수축으로 인해 피팅 본체가 갈라지지 않도록 보장합니다.

3. 최대 강도를 위한 정밀 단조 바디
일체형 구조: 고품질 엘보는 용접이나 조립이 아닌 단조 본체 공정을 사용하여 제조됩니다. 이 단조 구조는 내부 기공과 다공성을 제거하여 고압 조건(최대 6000psi)에서 높은 파열 강도를 보장합니다.
부드러운 내부 흐름: 내부 흐름 경로는 유체 난류 및 압력 강하를 최소화하기 위해 모서리에서 부드럽게 전환되도록 정밀하게 가공되었습니다.

4. 기밀 "이중 보험" 밀봉
압축 끝: 고전적인 이중 페룰 설계는 밀봉용 전면 페룰과 그립용 후면 페럴을 사용하여 기밀, 금속 대 금속 밀봉을 제공합니다.
나사 끝단: 수나사 끝단(NPT, BSPT 등)이 정밀 연삭되어 있습니다. 나사 밀봉제 또는 PTFE 테이프와 함께 사용하면 장기간 작동 시 진동을 견딜 수 있는 견고한 연결을 얻을 수 있습니다.

5. 긁힘 방지 디자인으로 설치가 용이합니다.
강화된 나사산: 나사산은 표면 경화 공정을 거쳐 설치 중 나사산 마모를 효과적으로 방지하므로 여러 번 분해하고 재조립할 수 있습니다.
표준화된 조립: 특별한 도구나 용접이 필요하지 않습니다. 지정된 회전 수로 조이는 간단한 렌치로 매번 일관되고 안전한 연결이 보장됩니다.

Contact Us 문의하기
PREV：316L 스테인레스 스틸 압축 피팅 플레이트 커넥터를 통한 외부 스레드 다음：316L 스테인레스 스틸 압축 피팅 외부 스레드 분기 티
  • 설명
  • 문의하기

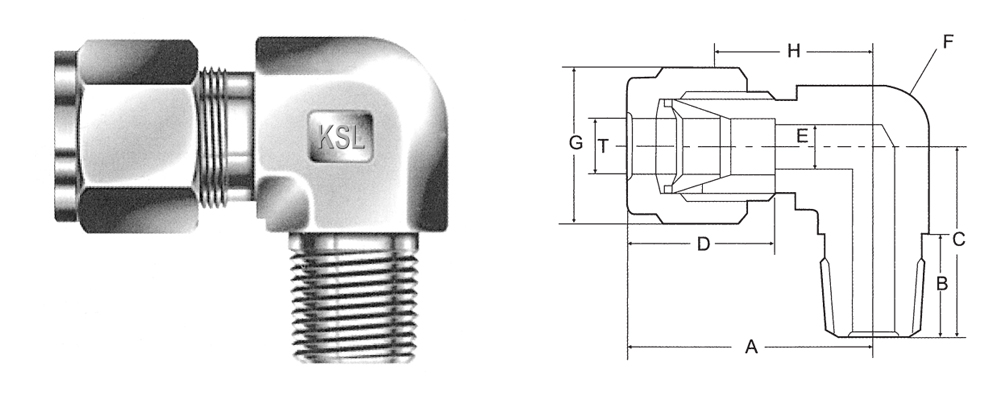

(미터법)

카탈로그 번호

T 튜브 O.D.

PT-NPT 남성 파이프 크기

A

B

C

D

E

F

K

G

H

나-3-1

3

1/8

25.6

10

19.1

13.5

2.4

12.7

4.8

12

18.6

나-3-2

3

1/4

25.6

14

23.2

13.5

2.4

15

7.1

12

18.6

나-4-1

4

1/8

25.8

10

19.1

13.7

3

12.7

4.8

12

19.1

나-4-2

4

1/4

25.8

14

23.2

13.7

3

15

7.1

12

19.1

나-6-1

6

1/8

27.4

10

19.1

15.8

4.8

12.7

4.8

14

19.6

나-6-2

6

1/4

27.4

14

23.2

15.8

4.8

15

7.1

14

19.6

나-6-3

6

3/8

302

14

26

15.8

4.8

17.5

9.5

14

22.4

나-6-4

6

1/2

32.2

19

33

15.8

4.8

20.6

11.9

14

24.4

나-8-1

8

1/8

29

10

21.1

16.7

6.4

15

4.8

16

21.3

나-8-2

8

1/4

29

14

23.2

16.7

6.4

15

7.1

16

21.3

나-8-3

8

3/8

30.8

14

26

16.7

6.4

17.5

9.5

16

23.1

나-8-4

8

1/2

32.8

19

33

16.7

6.4

20.6

11.9

16

25.1

나-10-1

10

1/8

31.5

10

21.9

19.6

7.9

17

4.8

19

23.9

나-10-2

10

1/4

31.5

14

26

19.6

7.9

17.5

7.1

19

23.9

나-10-3

10

3/8

31.5

14

26

19.6

7.9

17.5

9.5

19

23.9

ME-10-4

10

1/2

33.5

19

33

19.6

7.9

20.6

11.9

19

25.9

ME-12-1

12

1/8

36.7

10

25.7

23.8

9.5

21

4.8

22

25.9

ME-12-2

12

1/4

36.7

14

28

23.8

9.5

20.6

7.1

22

25.9

ME-12-3

12

3/8

36.7

14

28

23.8

9.5

20.6

9.5

22

25.9

ME-12-4

12

1/2

36.7

19

33

23.8

9.5

20.6

11.9

22

25.9

ME-12-6

12

3/4

40.5

19

38.8

23.8

9.5

28

15.9

22

29.7

ME-12-8

12

1"

45.6

22

46.5

23.8

9.5

34.5

21.5

22

34.8

ME-14-3

14

3/8

38.7

14

29

24.8

11.1

23

9.5

27

27.9

ME-14-4

14

1/2

38.7

17

32

24.8

11.1

23

11.9

27

27.9

ME-14-6

14

3/4

40.5

19

38.8

24.8

11.1

28

15.9

27

29.7

ME-15-3

15

3/8

38.3

14

29

24.4

11.9

23

9.5

27

27.9

ME-15-4

15

1/2

38.3

17

32

24.4

11.9

23

11.9

27

27.9

ME-15-6

15

3/4

40.1

19

38.8

24.4

11.9

28

15.9

27

29.7

ME-16-3

16

3/8

38.3

14

29

24.4

12.7

23

9.5

27

27.9

ME-16-4

16

1/2

38.3

17

32

24.4

12.7

23

11.9

27

27.9

ME-16-6

16

3/4

40.1

19

38.8

24.4

12.7

28

15.9

27

29.7

ME-18-3

18

3/8

39.3

13.5

30

24.8

15.1

28

9.5

30

28.5

ME-18-4

18

1/2

40.5

17

36.8

24.8

15.1

28

11.9

30

29.7

ME-18-6

18

3/4

40.5

19

38.8

24.8

15.1

28

15.9

30

29.7

ME-20-4

20

1/2

42.5

19

38.5

25.5

15.9

32

11.9

32

32

ME-20-6

20

3/4

42.5

19

38.5

25.5

15.9

32

15.9

32

32

ME-22-4

22

1/2

42.5

19

38.5

25.5

18.3

32

11.9

32

32

ME-22-6

22

3/4

42.5

19

38.5

25.5

18.3

32

15.9

32

32

ME-22-8

22

1"

46

22

46.5

25.5

18.3

34.5

21.5

32

35.5

ME-25-4

25

1/2

49.5

19

41.7

31.7

21.8

34.5

11.9

38

36.8

ME-25-6

25

3/4

49.5

19

41.7

31.7

21.8

34.5

15.9

38

36.8

ME-25-8

25

1

49.5

22

46.5

31.7

21.8

34.5

21.5

38

36.8


(소수)

카탈로그 번호

T 튜브 O.D.

PT-NPT 남성 파이프 크기

A

B

C

D

E

F

K

G

H

ME- 01-1

1/8

1/8

26.1

10

19.1

14

2.4

12.7

4.8

12

18.6

ME-01-2

1/8

1/4

26.1

14

23.2

14

2.4

15

7.1

12

18.6

ME- 015- 1

3/16

1/8

25.8

10

19.1

13.7

3

12.7

4.8

12

19.1

ME-015-2

3/16

1/4

25.8

14

23.2

13.7

3

15

7.1

12

19.1

ME- 02- 1

1/4

1/8

27.4

10

19.1

15.8

4.8

12.7

4.8

14

19.6

ME-02-2

1/4

1/4

27.4

14

23.2

15.8

4.8

15

7.1

14

19.6

ME- 02- 3

1/4

3/8

30.2

14

26

15.8

4.8

17.5

9.5

14

22.4

ME-02-4

1/4

1/2

32.2

19

33

15.8

4.8

20.6

11.9

14

24.4

ME-03- 1

3/8

1/8

28.9

10

21.1

19.6

7.1

15

4.8

17

21.3

ME-03-2

3/8

1/4

28.9

14

24.2

19.6

7.1

15

7.1

17

21.3

ME-03- 3

3/8

3/8

31.5

14

26

19.6

7.1

17.5

9.5

17

23.9

ME-03-4

3/8

1/2

33.5

19

33

19.6

7.1

20.6

11.9

17

25.9

ME- 04-1

1/2

1/8

36.1

10

25.7

23.4

10.4

20.6

4.8

22

25.9

ME-04-2

1/2

1/4

36.1

14

28

23.4

10.4

20.6

7.1

22

25.9

ME- 04-3

1/2

3/8

36.1

14

28

23.4

10.4

20.6

9.5

22

25.9

ME-04-4

1/2

1/2

36.1

19

33

23.4

10.4

20.6

11.9

22

25.9

ME-04-6

1/2

3/4

39.9

19

38.8

23.4

10.4

28

15.9

22

29.7

ME-04-8

1/2

1 "

45

22

46.5

23.4

10.4

34.5

21.5

22

34.8

ME- 05- 3

5/8

3/8

38.3

14

29

24.4

12.7

23

9.5

27

27.9

ME-05-4

5/8

1/2

38.3

17

32

24.4

12.7

23

11.9

27

27.9

ME- 05- 6

5/8

3/4

40.1

19

38.8

24.4

12.7

28

15.9

27

29.7

ME-06-3

3/4

3/8

40.1

14

33.8

24.4

15.7

28

9.5

30

29.7

ME- 06- 4

3/4

1/2

40.1

17

36.8

24.4

15.7

28

11.9

30

29.7

ME-06-6

3/4

3/4

40.1

19

38.8

24.4

15.7

28

15.9

30

29.7

ME- 06-8

3/4

1 "

45.2

22

46.5

24.4

15.7

34.5

21.5

30

34.8

ME-08-4

1 "

1/2

49.5

19

41.7

31.7

22.4

34.5

11.9

38

36.8

ME- 08-6

1 "

3/4

49.5

19

41.7

31.7

22.4

34.5

15.9

38

36.8

ME-08-8

1 "

1 "

49.5

22

46.5

31.7

22.4

34.5

21.5

38

36.8


(소수)

카탈로그 번호

T 튜브 O.D.

G-NPT 수형 파이프 크기

A

B

C

D

E

F

K

G

H

ME- 01-01-G

1/8

1/8

26.1

7.1

20.1

14

2.4

15

4.8

12

18.6

ME-02-01-G

1/4

1/8

27.4

7.1

20.1

15.8

4.8

15

4.8

14

19.6

ME- 02-02-G

1/4

1/4

30.7

11.2

25.2

15.8

4.8

17.5

6.4

14

22.9

ME-02-03-G

1/4

3/8

31.7

12

25.9

15.8

4.8

21

7.9

14

23.9

ME- 02-04-G

1/4

1/2

35.5

14.2

37.2

15.8

4.8

28

11.9

14

27.7

ME-03-01-G

3/8

1/8

28.9

7.1

20.1

19.6

7.1

15

4.8

17

21.3

ME- 03-06-G

3/8

3/4

42.1

15.7

41.7

19.6

7.1

35

15.9

17

34.5

ME-04-02-G

1/2

1/4

36.1

11.2

26

23.4

10.4

21

13.2

22

25.9

M3-04-03- G

1/2

3/8

36.1

11.2

25.9

23.4

10.4

21

7.9

22

25.9

ME-04-04-G

1/2

1/2

39.9

14.2

37.2

23.4

10.4

28

11.9

22

29.7

ME-08-06-G

1 "

3/4

49.5

15.7

41.7

31.7

22.4

35

15.9

38

36.8

달리 명시하지 않는 한 모든 치수는 밀리미터 단위이며 변경될 수 있는 참조용입니다.
