316L 스테인레스 스틸 압축 피팅 직선형 커넥터

홈 / 제품 / 스테인레스 스틸 튜브 피팅 / 튜브 투 유니온 / 316L 스테인레스 스틸 압축 피팅 직선형 커넥터

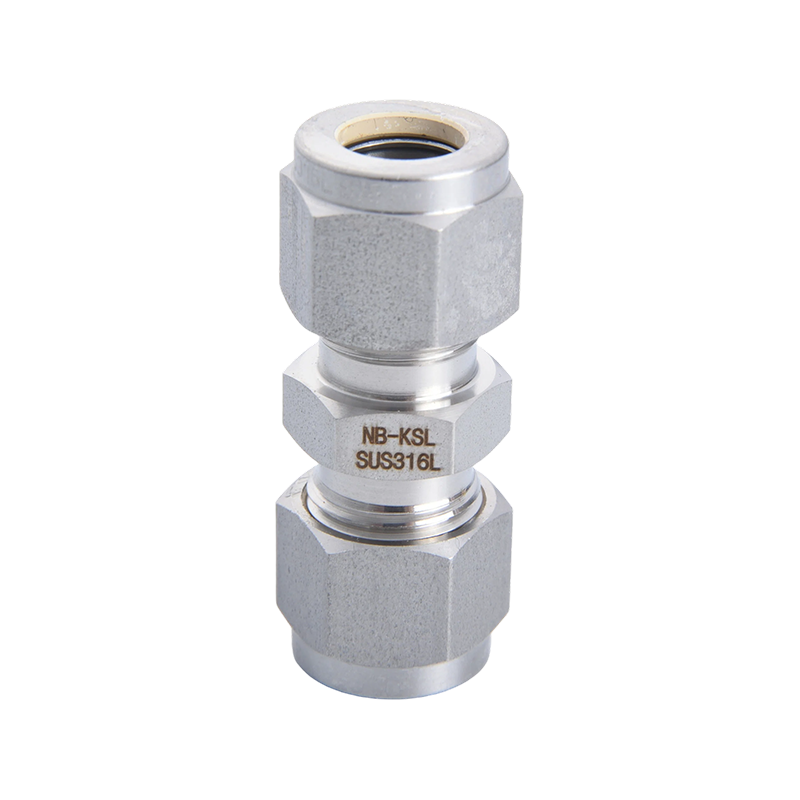

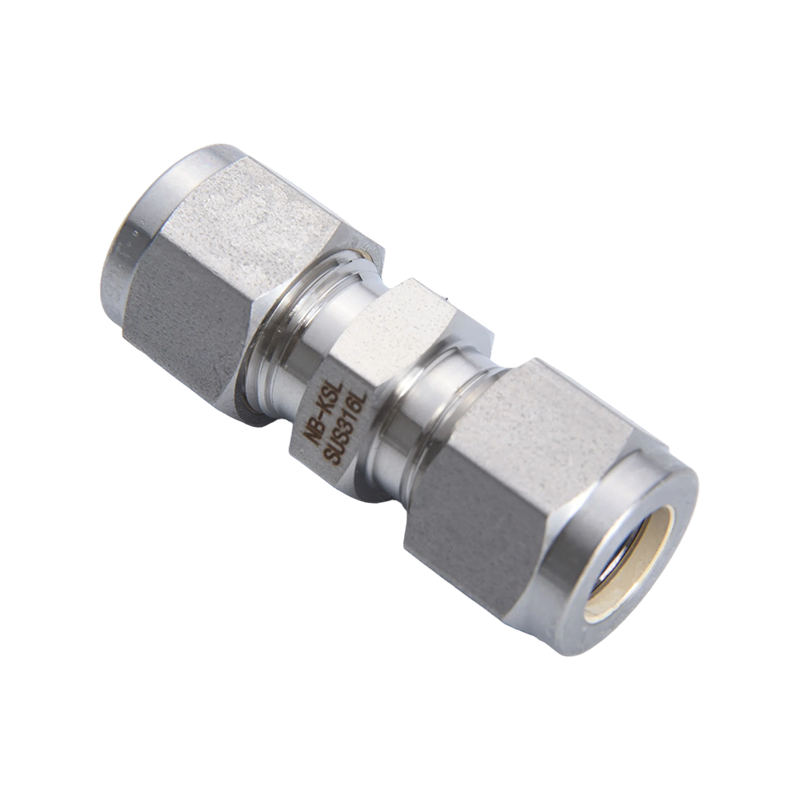

316L 스테인레스 스틸 압축 피팅 직선형 커넥터

1. 우수한 내식성 (316L 등급)
저탄소 장점: "L"은 저탄소(Low Carbon)를 의미합니다. 표준 316에 비해 316L은 용접이나 고온 노출 시 탄화물 석출을 최소화하여 입계 부식을 효과적으로 방지합니다.
피팅 저항성: 몰리브덴 함량이 높기 때문에 해수나 산성 매질과 같이 염화물이 풍부한 환경에서 피팅 및 틈새 부식에 대한 탁월한 화학적 안정성을 제공합니다.

2. 기계식 이중 페럴 씰링
제로 누출 설계: 이중 페룰 시스템은 밀봉을 위해 전면 페룰을 사용하고 튜브 그립을 위해 후면 페룰을 사용합니다. 이 금속 대 금속 씰은 고진공 또는 가스 분자 운송 응용 분야에서도 누출 방지 연결을 보장합니다.
진동 저항: 백 페룰의 스프링과 같은 작용은 시스템 내의 기계적 진동과 압력 펄스를 약화시켜 시간이 지남에 따라 너트가 풀리는 것을 방지합니다.

3. 고압 및 극한 온도 성능
압력 등급: 튜브 벽 두께에 따라 이러한 피팅은 일반적으로 3000psi ~ 6000psi(약 206 ~ 413bar)의 작동 압력을 처리할 수 있습니다.
넓은 온도 범위: 최대 섭씨 649도(화씨 1200도)의 극저온에서도 안정적으로 작동하여 열 순환 중에 밀봉 무결성을 유지합니다.

4. 설치 및 유지관리의 용이성
용접이 필요하지 않습니다. 순수 기계적 연결이므로 화재, 나사산 또는 플레어링이 필요하지 않으므로 위험하거나 폭발성이 있는 환경에 이상적입니다.
재사용성: 씰링 표면을 손상시키지 않고 피팅을 여러 번 분해하고 재조립할 수 있어 장기적인 유지 관리 비용이 크게 절감됩니다.
일관성: 표준 1-1/4 회전 풀업 규칙을 따르면 사용자는 설치자의 기술 수준에 관계없이 일관된 고품질 연결을 보장할 수 있습니다.

5. 높은 내부 청결도
정밀한 표면 마감: 316L 스테인리스강은 전해연마(EP) 또는 광휘 어닐링(BA)과 호환성이 높습니다. 매끄러운 내부 보어는 입자 포착 및 오염을 방지하므로 고순도 가스 및 초순수 시스템에 선호되는 선택입니다.

Contact Us 문의하기
PREV：316L 스테인레스 스틸 압축 피팅 감속기 직선 커넥터 다음：316L 스테인레스 스틸 압축 피팅 팔꿈치
  • 설명
  • 문의하기

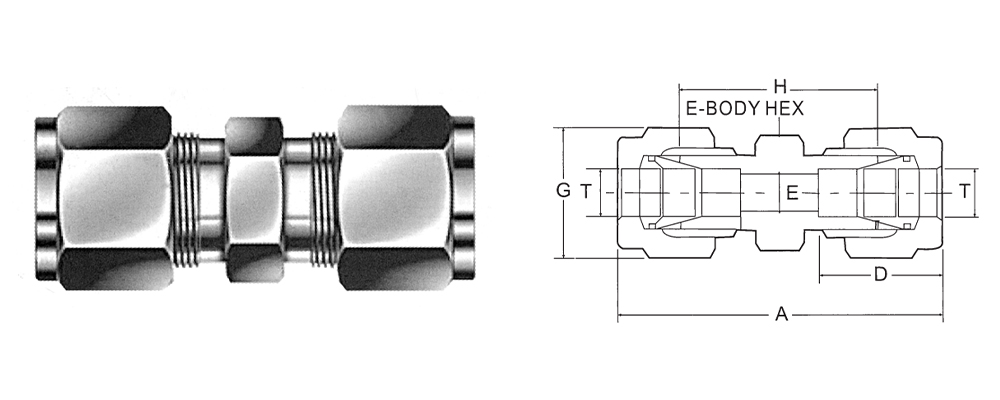

(미터법)

카탈로그 번호

튜브 외경

A

D

E

F

G

H

U-3-0

3

36.4

13.5

2.4

12

12

22.4

U-4-0

4

36.8

13.7

3

12

12

23.4

U-6-0

6

41.8

15.8

4.8

14

14

26.2

U-8-0

8

44.4

16.7

6

14

16

29

U-10-0

10

46.2

19.6

7.9

19

19

31

U-12-0

12

52.6

23.8

9.5

22

22

31

U-14-0

14

53.4

24.8

11

24

27

31.8

U-15-0

15

52.8

24.4

11.9

24

27

31.8

U-16-0

16

52.8

24.4

12.7

24

27

31.8

U-18-0

18

54.9

24.8

15.1

27

30

33.3

U-20-0

20

55.8

25.5

15.9

30

32

34.8

U-22-0

22

55.8

25.5

18.3

30

32

34.8

U-25-0

25

65.8

31.7

21.8

35

38

40.4


(소수)

U-01-0

1/8

37.4

14

2.4

12

12

22.4

U-02-0

1/4

41.8

15.8

4.8

14

14

26.2

U-03-0

3/8

45.4

19.6

7.1

16

17

30.2

U-04-0

1/2

51.4

23.4

10.4

22

22

31

U-05-0

5/8

52.4

24.4

12.7

27

24

31.8

U-06-0

3/4

54.1

24.4

15.7

27

30

33.3

U-08-0

1"

65.8

31.7

22.4

35

38

40.4

별도로 지정하지 않는 한 모든 치수는 밀리미터 단위이며 변경될 수 있는 참조용입니다.
