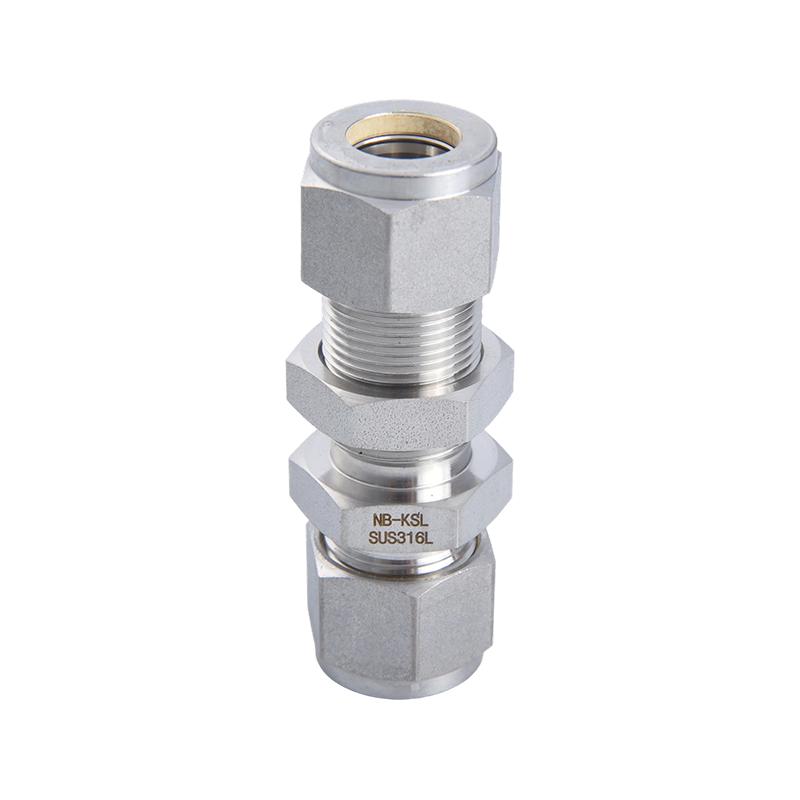

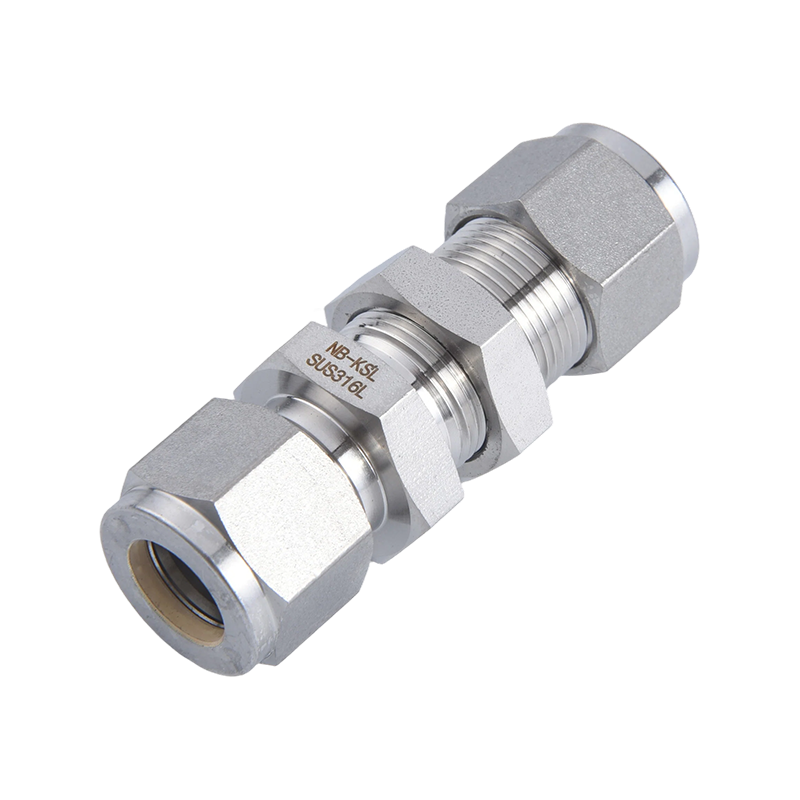

316L 스테인레스 스틸 압축 피팅 관통 플레이트 직선 커넥터

316L 스테인리스강 벌크헤드 직선 커넥터는 "격리" 연결을 용이하게 하도록 설계된 중요한 구성 요소로, 유체 라인이 패널, 인클로저 벽 또는 격벽을 안전하게 통과할 수 있도록 해줍니다.

1. 우수한 패널 고정 및 밀봉
기계적 안정성: 특수하고 튼튼한 격벽 너트가 장착되어 커넥터를 패널이나 캐비닛 벽에 단단히 고정할 수 있습니다. 이를 통해 강렬한 진동 속에서도 튜브가 고정되고 안전하게 유지됩니다.
절연 보호: 파티션의 물리적 무결성을 유지하면서 유체 라인이 다양한 압력 구역, 위험 구역 또는 보호 하우징을 안전하게 통과할 수 있습니다.

2. 316L 소재의 뛰어난 내후성
입계 부식 저항성: 표준 316과 비교하여 316L의 초저탄소 함량은 특히 고온에 노출되거나 용접된 후에 우수한 내식성을 제공합니다.
극한 환경 적응성: 해양 플랫폼의 염수 분무 환경이든 정밀 화학 공장의 산성 가스 환경이든 매우 긴 사용 수명을 제공합니다.

3. 고압 기밀 이중 페룰 연결
금속-금속 밀봉: 고전적인 이중 페룰 설계에 따라 패널 양쪽에서 안정적인 밀봉 성능을 제공합니다. 일반적으로 최대 6000psi의 압력 등급이 지정됩니다.
압력 펄스 복원력: 이 구조는 시스템 압력 스파이크와 유체 충격을 흡수하도록 정밀하게 설계되어 인터페이스가 누출되지 않도록 보장합니다.

4. 다양성과 설치 용이성
확장된 스레드 설계: 벌크헤드 섹션은 스테인레스 강판, 플라스틱 패널 또는 전기 인클로저 벽을 포함한 다양한 패널 두께를 수용할 수 있도록 긴 스레드 길이를 갖추고 있습니다.
용접 필요 없음: 순전히 기계적 연결이므로 설치에는 렌치만 필요합니다. "화기 작업"이 필요하지 않으므로 방폭 구역이나 현장 개조에 이상적입니다.

5. 내부 청결도 우수
부드러운 흐름 경로: 일관된 내부 보어는 유체가 패널을 통과할 때 압력 강하를 최소화합니다. 반도체나 분석기기 산업의 경우 교차오염 방지를 위해 EP(전해연마) Grade를 사용하실 수 있습니다.

Contact Us 문의하기
PREV：316L 스테인레스 스틸 압축 피팅 4방향 커넥터 다음：No next product
  • 설명
  • 문의하기

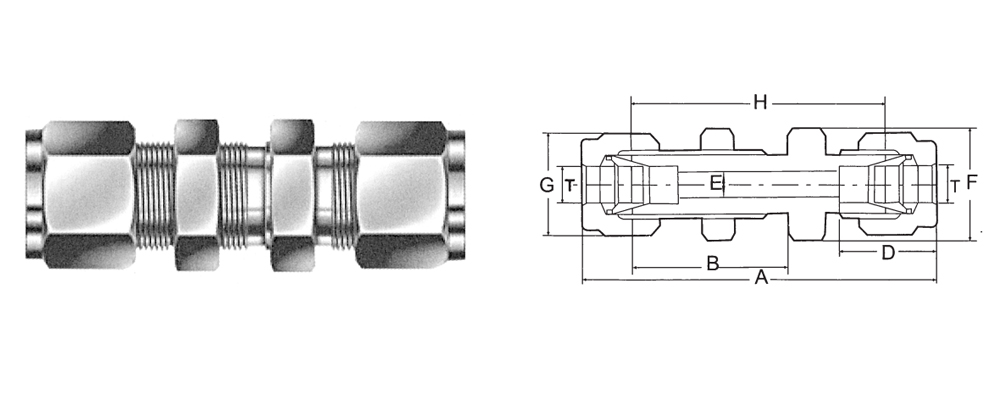

(미터법)

카탈로그 번호

튜브 외경

A

B

D

E

F

G

H

패널 구멍 크기

최대 패널 두께

BU-3-0

3

52.1

24.6

13.5

2.4

12

12

38.1

8.3

11.2

BU-4-0

4

53.8

25.4

13.7

3

14

12

40.4

9.9

11.2

BU-6-0

6

58.5

26.2

15.8

4.8

16

14

42.9

11.5

102

BU-8-0

8

61.4

28.6

16.7

6.4

19

16

46

13.1

11.2

BU-10-0

10

63.7

29.4

19.6

7.9

22

19

48.5

16.3

11.2

BU-12-0

12

72.4

31.8

23.8

9.5

24

22

50.8

19.5

12.7

BU-14-0

14

73.9

32.5

24.8

11.1

27

27

52.3

22.8

12.7

BU-15-0

15

73.1

32.5

24.4

11.9

27

27

52.3

22.8

12.7

BU-16-0

16

73.1

32.5

24.4

12.7

27

27

52.3

22.8

12.7

BU-18-0

18

80.3

37.3

24.8

15.1

30

30

58.7

26

16.8

BU-20-0

20

85.3

42.9

25.5

15.9

35

32

64.3

29

23.9

BU-25-0

25

96.8

45.2

31.7

21.8

40

38

71.4

33.7

19


(소수)

BU-01-0 1/8 53.1 24.6 14 2.4 12 12 38.1 8.3 11.2
BU-02-0 1/4 58.5 26.2 15.8 4.8 16 14 42.9 11.5 102
BU-03-0 3/8 62.7 29.5 19.6 7.1 19 17 47.5 14.7 11.2
BU-04-0 1/2 71.2 31.8 23.4 10.4 24 22 50.8 19.5 12.7
BU-05-0 5/8 73.1 32.5 24.4 12.7 27 27 52.3 22.8 12.7
BU-06-0 3/4 79.5 37.3 24.4 15.7 30 30 58.7 26 16.8
BU-08-0 1" 96.8 45.2 31.7 22.4 40 38 71.4 33.7 19
